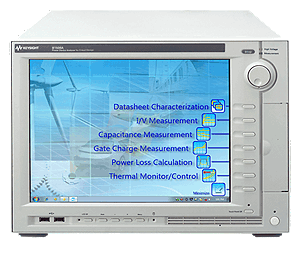

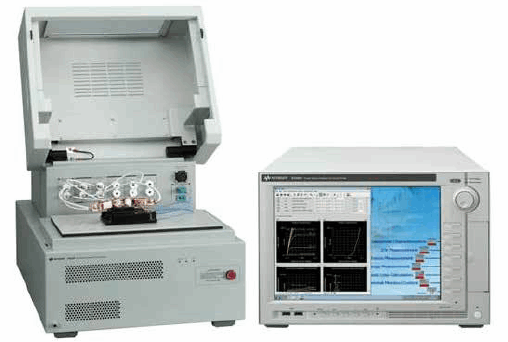

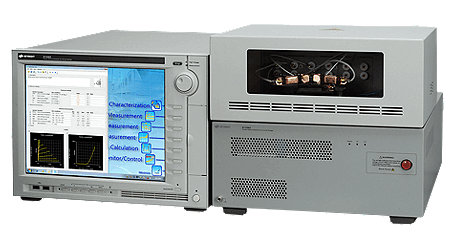

B1506A 功率器件分析仪

B1506A 功率器件分析仪/曲线追踪仪适用于电路设计。这套完整的解决方案可协助电源电路设计工程师选择适合其应用的功率组件，以便将其功率电子产品的价值最大化。

它可在各种不同的操作条件下量测所有相关装置和组件的参数，包括 IV 参数， 例如崩溃电压和导通电阻，以及三端 FET 电容、闸极电阻、闸极电荷和功率损耗。另外，其 10 μs 快速脉冲量测功能支持全面的功率器件分析，可用来评估闸极绝缘双接面晶体管（IGBT）等新型功率器件，以及氮化镓（GaN）和碳化硅（SiC）等新材料。

Mobirise

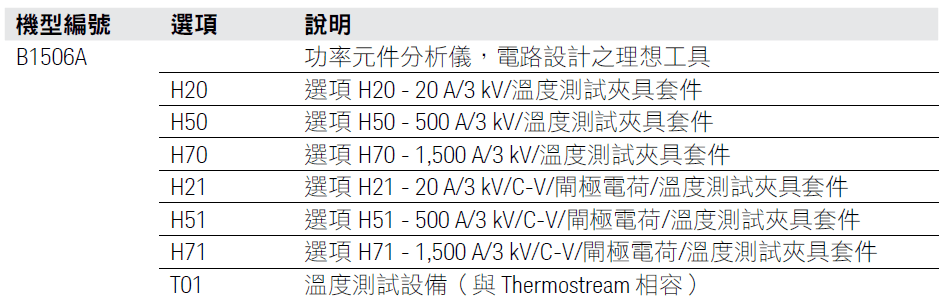

 B1506A IV 套件（选项 H20、H50、H70）的价格与传统的曲线追踪仪差不多，但提供更多的先进功能。
 您还可将 B1506A IV 套件升级，以便扩大电流范围或增加 CV/ Qg 测量功能（选项 H21、H51、H71）。
Mobirise
  • 多合一解决方案，可量测最高 3,000 V 和最高 1,500 A
  • 10 µs 高功率窄脉冲量测
  • 可在 –50˚C 至 +250˚C 范围内进行全自 动温度测试
  • 高达 3000 V 直流偏压电压下的三端电 容（Ciss、Coss、Crss）量测，以及独 立端接电容（Cgs、Cgd、Cds）量测
  • 闸极电荷（ Qg） 量测， 适用于 NcH MOS 和 IGBT
  • 功率损耗计算
  • 基于功能选单的简易操作接口（Easy Test Navigator，ETN）
  • 快速地自动产生功率组件数据清单
  • 用于电压电流脉冲验证的示波器检视模式
  • 经济有效的 IV 套件（选项 H20 、 H50、H70）
