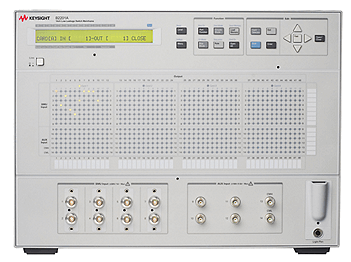

B2201A 14通道低洩漏開關主機

B2201A 14 通道低洩漏開關主機

Keysight B2201A 可自動執行特性測試，以降低測試成本。

·支援 4 SMU full-Kelvin 配置以及電容表，並提供靈活的擴充性

· 具備 14 路輸入，每路輸入都使用唯一的內部量測路徑，其中兩路輸入還具特殊的電容量測補償特性

· 使用者可用鍵盤或選配的光筆在前面板上進行操控，並支援脈衝產生器等儀器

產品功能

1

一般功能

·透過指示燈顯示繼電器狀態，可快速驗證並排除量測設定錯誤
·可利用鍵盤或選配的光筆，在前面板上進行控制
·Keysight EasyEXPERT 軟體提供直覺式 GUI，方便使用者進行控制，並自動執行開關配置
·透過整合式 EasyEXPERT 軟體電容補償將 CV 輸入最佳化

2

量測功能

·8 路低電流 (三軸) 輸入和 6 路通用 (同軸) 輸入
·模組化設計，支援 x12、x24、x36 和 x48 三軸輸出配置
·14 條內部路徑 (無多工輸入)
·與 Keysight B2220A 低洩漏探頭卡介面相容

3

架構

·可配置和可升級的量測模組，多達 8 個插槽
·可選擇高解析度 SMU（HRSMU）、中等功率 SMU（MPSMU）及高功率 SMU（HPSMU）進行
配置。
·HRSMU 支援選配 ASU
·高解析度與高速類比數位轉換器（ADC）對所有安裝模組皆可用主機中配備主動接地單
(GNDU），以施加 0 V 電壓並汲入高達 4 A 的電流

產品與服務連結Keysight Data Sheet
